  • 产品名称:静压式液位变送器
  • 添加时间:2017-06-17 14:42:55
  • 推荐度:
  •
介绍:
TJS静压式液位变送器是基于所测液体静压与该液体的高度成比例的原理,采用国外xj****的隔离型扩散硅敏感元件的压阻效应,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号(一般为4~20mA)。
TJS静压式液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、  0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。
静压式液位变送器技术特性:
适用介质:与316不锈钢,聚氯乙烯共存的介质
测量范围:0-60mH2O
精 度:0.5%;0.25%;0.1%;
介质温度:-40℃~80℃ (介质无结晶),超出此范围可采用螺纹或法兰式底部取压,中间加隔离器。
环境温度:-40~70℃
长期稳定性:±0.1%量程/年
电源电压:12-36VDC  标准24VDC
输出信号:两线制4~20mA
负载特性:标准24VDC时,负载电阻≤600Ω
防护等级:IP68
防爆等级:iaIICT5
静压式液位变送器结构和材料:
变送器中继箱:铸铝,100×68×110,外壳环氧树脂喷涂
变送器探头:1Crl8Ni9Ti,∮29×150,防腐为∮44×140
导气电缆:直径∮7的6芯聚氯乙烯电缆、防腐电缆护套为聚四氟
重量(不含导气电缆):约0.6kg
电气接口:M20×1.5

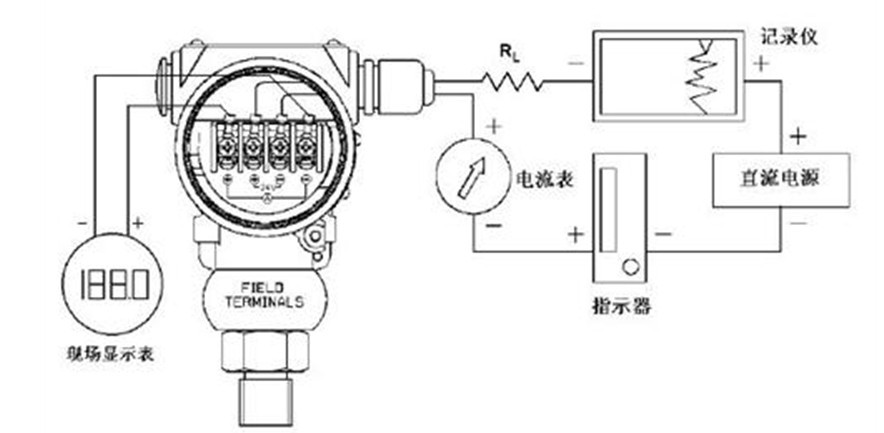

静压式液位变送器电气连接图:

    静压式液位变送器型号规格:
TJS

代号
安装形式

1
2
螺纹式
法兰式


代号
现场指示


0
1
2
3
无指示
LCD显示
100%均匀刻度指示
LED显示



代号
精度



0.2
0.5
0.2级
0.5级




代号
测量介质




FF
标准型
防腐型




代码
量程




-XX
液位深度





代码
输出





-A
-V1
-V2
4~20mA
0~5V
0~10V
